지열 냉난방 시스템은 지구 내부의 일정한 온도를 이용하여 건물의 냉방과 난방을 동시에 해결할 수 있는 고효율 친환경 기술입니다. 화석연료 기반 냉난방 설비와 달리, 지열 시스템은 탄소 배출이 거의 없고 에너지 비용 절감 효과도 뛰어나 점차 상업용 건물, 주택, 공공시설 등에 널리 도입되고 있습니다. 오늘은 지열 냉난방 시스템의 기본 작동 원리와 핵심 구성 요소인 지중관, 히트펌프, 그리고 에너지 효율성에 대해 상세히 분석하겠습니다.
지중 열교환기(지중관)의 역할과 구조

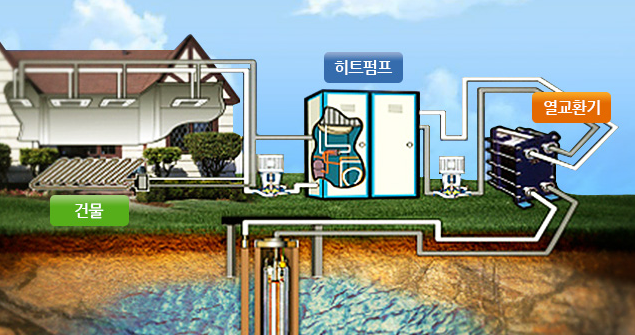

지열 냉난방 시스템의 핵심은 지하 약 100~200m 깊이에 설치되는 ‘지중 열교환기’, 즉 지중관입니다. 지중관은 땅속에 매설된 U자형 또는 수직형 튜브로, 이 튜브 안에는 열매체(대개는 물 또는 에틸렌글리콜 혼합액)가 순환하게 됩니다. 지중관이 설치되는 깊이에서는 연중 거의 일정한 온도(약 10~16℃)가 유지되며, 이 열 환경을 이용하여 지열 시스템이 작동합니다.
난방 시에는 지중관을 통해 지하에서 상대적으로 따뜻한 열을 흡수하여 실내로 전달하고, 냉방 시에는 실내의 열을 흡수해 지중으로 방출합니다. 이 과정은 순환 펌프에 의해 지속적으로 이루어지며, 열매체는 지중과 히트펌프 사이에서 열 에너지를 교환하는 매개체 역할을 합니다. 지중관은 일반적으로 고밀도 폴리에틸렌(HDPE) 재질로 제작되며, 내구성이 강하고 수명이 50년 이상 유지됩니다.
설치 형태에 따라 수직형, 수평형, 나선형, 연못형 등으로 구분되며, 각각의 구조는 부지 조건과 시공 가능성에 따라 선택됩니다. 도시형 건물의 경우 공간이 제한되어 수직형이 많이 사용되며, 농촌이나 부지가 넓은 지역에서는 수평형이 유리합니다.
히트펌프 원리
지열 시스템의 두 번째 핵심 구성 요소는 ‘지열 히트펌프(Geothermal Heat Pump)’입니다. 히트펌프는 냉장고와 유사한 방식으로 작동하며, 외부에서 열을 흡수하거나 방출함으로써 실내 온도를 조절합니다. 기본 구조는 증발기, 압축기, 응축기, 팽창밸브로 이루어져 있으며, 냉매의 상태 변화를 통해 열을 이동시키는 방식입니다.
난방 모드일 때 히트펌프는 지중관으로부터 열을 흡수해 실내로 전달하고, 냉방 모드일 때는 실내의 열을 흡수해 지중관을 통해 지하로 방출합니다. 히트펌프는 일반 전기를 동력으로 사용하지만, 에너지를 ‘생산’하는 것이 아니라 ‘이동’시키는 장치이기 때문에 효율이 매우 높습니다.
히트펌프의 성능은 COP(Coefficient of Performance)로 측정되며, 이는 1의 전력을 소비했을 때 몇 배의 열을 얻을 수 있는지를 나타냅니다. 지열 히트펌프의 COP는 일반적으로 3.5~5.0 수준으로, 이는 전기 히터보다 약 3~5배 이상 높은 효율을 의미합니다. 최근에는 인버터 제어 기술, 스마트 온도 제어 시스템 등이 도입되어 더욱 정밀하고 효율적인 운전이 가능해졌습니다.
또한, 일부 시스템은 온수 공급 기능까지 통합되어 있으며, 냉난방과 온수까지 모두 하나의 시스템으로 해결할 수 있는 일체형 지열 시스템으로 발전하고 있습니다.
에너지 효율성과 경제성
지열 냉난방 시스템의 가장 큰 장점 중 하나는 높은 에너지 효율성입니다. 일반적인 전기 냉난방기에 비해 에너지 사용량이 30~70% 적으며, 장기적으로는 에너지 비용을 크게 절감할 수 있습니다. 특히 건물의 에너지 소비 중 가장 큰 비중을 차지하는 냉난방 부문에서 큰 비용 절감 효과를 가져옵니다.
설치 초기에 다소 높은 비용이 들 수 있지만, 운영비가 낮아 5~10년 내 투자비 회수가 가능하며, 이후로는 순수한 절감 효과만 발생합니다. 정부 보조금, 지방자치단체의 설치 지원 정책 등을 통해 초기 설치 부담을 줄일 수 있는 방안도 마련되어 있습니다. 또한 탄소 배출 절감에 따른 인센티브, 에너지 자립형 건물로의 인증 혜택 등 부가적인 이점도 큽니다.
지열 냉난방 시스템은 환경 보호 측면에서도 탁월합니다. 온실가스 배출이 거의 없고, 소음도 적으며, 외부 환경에 거의 영향을 주지 않기 때문에 도심지 설치에도 적합합니다. 특히 제로에너지빌딩(ZEB), 패시브하우스, 스마트시티 등 차세대 친환경 도시 개발에서 중요한 핵심 기술로 주목받고 있습니다.
한편, 시스템의 에너지 효율을 극대화하기 위해서는 건물 단열 성능, 온도 제어 시스템, 정기적인 유지보수 등이 병행되어야 하며, 히트펌프의 효율적 운전이 전체 시스템의 성능을 좌우합니다.
마무리
지열 냉난방 시스템은 지중관을 통한 열 교환, 히트펌프를 통한 열 이동, 그리고 고효율 운전을 기반으로 하는 첨단 친환경 기술입니다. 설치 초기에는 비용 부담이 있을 수 있지만, 장기적인 운영 효율성과 친환경성, 경제적 혜택 측면에서 매우 우수한 시스템으로 평가받고 있습니다. 에너지 전환이 가속화되는 시대에 있어, 지열 냉난방 시스템은 개인 주택뿐만 아니라 대규모 건축물, 공공시설, 산업단지에 이르기까지 폭넓게 적용될 수 있는 핵심 기술로서 지속적인 관심과 투자가 필요합니다.
